履带底盘结构组成
2018-05-08
热点资讯

  履带底盘广泛应用于工程机械、拖拉机等野外作业车辆。行走条件恶劣,要求该行走机构具有足够的强度和刚度,并具有良好的行进和转向能力。

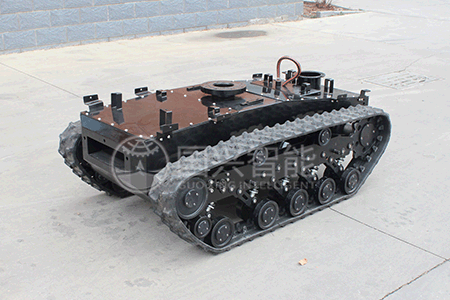

履带底盘结构组成
履带底盘结构组成

  履带底盘与地面接触,驱动轮不与地面接触。当马达带动驱动轮转动时,驱动轮在减速器驱动转矩的作用下, 通过驱动轮上的轮齿和履带链之间的啮合, 连续不断地把履带从后方卷起。接地那部分履带给地面一个向后的作用力, 而地面相应地给履带一个向前的反作用力, 这个反作用是推动机器向前行驶的驱动力。当驱动力足以克服行走阻力时, 支重轮就在履带上表面向前滚动, 从而使机器向前行驶。整机履带行走机构的前后履带均可单独转向,从而使其转弯半径更小。

  履带底盘有“四轮一带”(驱动轮、支重轮、导向轮、拖带轮及履带),张紧装置和缓冲弹簧,行走机构组成。
